Truyền hình cáp - CATV là một hệ thống cung cấp chương trình truyền hình cho người tiêu dùng thông qua tín hiệu tần số vô tuyến - RF được truyền qua cáp đồng trục. Dây cáp đồng trục - Coaxial Cable có cấu tạo đặc biệt để chống nhiễu từ các nguồn sóng điện từ xung quanh.

Cách gắn đầu dây truyền hình cáp
Cách gắn đầu dây truyền hình cáp

Dây truyền hình cáp và đầu cắm

Dây truyền hình cáp là loại dây cáp đồng trục - Coaxial Cable có cấu tạo bên trong là lõi dây đồng dẫn tín hiệu và có lớp dây chống nhiễu được kết lại theo dạng lưới bao bọc xung quanh, ngoài ra còn được bao phủ bởi các lớp nhựa cách điện.

Dây truyền hình cáp
Dây truyền hình cáp

Đầu cắm dây truyền hình cáp (F connector) cũng có cấu tạo đặc biệt do đó không thể sử dụng cách gắn thông thường cho loại cáp này.

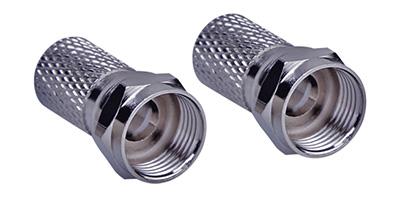

Đầu cắm dây truyền hình cáp (F connector)
Đầu cắm dây truyền hình cáp (F connector)

Bài viết này sẽ hướng dẫn bạn cách gắn đầu dây truyền hình cáp khi bạn dùng dây này nối vào bộ chia để chia tín hiệu truyền hình ra cho nhiều tivi hay các thiết bị truyền hình khác.

Các bước thực hiện gắn đầu dây truyền hình cáp

1Dùng dao bén cắt một đường vòng tròn xung quanh lớp vỏ nhựa cách đầu dây khoảng 10mm và có chiều sâu vừa đủ đứt lớp vỏ nhựa bọc bên ngoài.

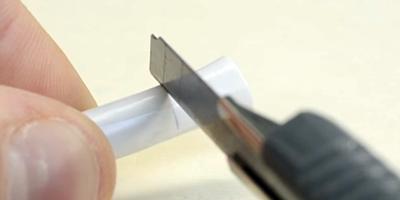

Dùng dao bén cắt một đường vòng tròn xung quanh đầu dây
Dùng dao bén cắt một đường vòng tròn xung quanh đầu dây

2Tuốt lớp vỏ nhựa ra khỏi đầu dây.

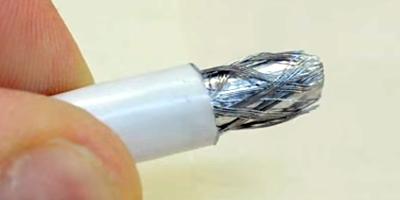

Tuốt lớp vỏ nhựa ra khỏi đầu dây
Tuốt lớp vỏ nhựa ra khỏi đầu dây

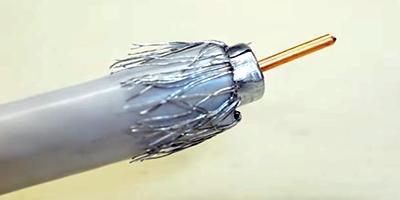

3Vuốt các dây đồng bọc chống nhiễu về phía vỏ dây sao cho các dây này cũng bao phủ xung quanh, Lúc này bạn sẽ nhìn thấy một lớp giấy kim loại bao phủ lõi bên trong.

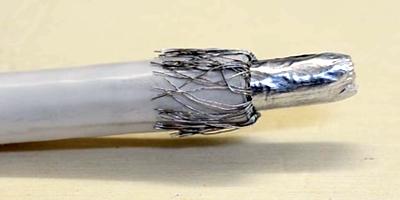

Vuốt các dây đồng bọc chống nhiễu về phía vỏ dây
Vuốt các dây đồng bọc chống nhiễu về phía vỏ dây

4Tiếp tục cắt một đường vòng tròn xung quanh cách đầu dây tín hiệu khoảng 7mm và có chiều sâu vừa đủ đứt lớp giấy kim loại và lớp vỏ nhựa cách điện.

Cắt một đường vòng tròn xung quanh cách đầu dây khoảng 7mm
Cắt một đường vòng tròn xung quanh cách đầu dây khoảng 7mm

5Tuốt bỏ lớp nhựa bao bọc lõi dây đồng dẫn tín hiệu.

Tuốt bỏ lớp nhựa bao bọc lõi dây đồng dẫn tín hiệu
Tuốt bỏ lớp nhựa bao bọc lõi dây đồng dẫn tín hiệu

6Dùng tay vặn chặt đuôi của đầu cắm vào dây cáp theo chiều kim đồng hồ. Các ren của đầu cắm sẽ bám chặt vào các dây bọc chống nhiễu.

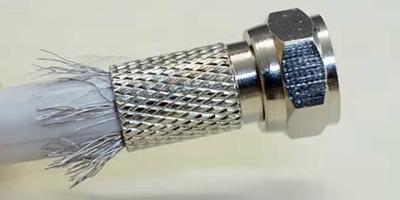

Vặn chặt đuôi của đầu cắm vào dây cáp
Vặn chặt đuôi của đầu cắm vào dây cáp

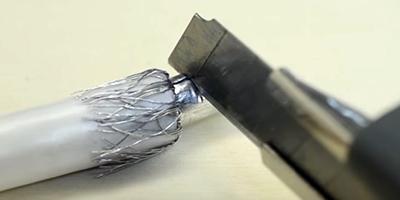

7Cắt bỏ các đoạn dây dư ra nếu có.

Cắt bỏ các đoạn dây dư ra nếu có
Cắt bỏ các đoạn dây dư ra nếu có

8Kiểm tra cẩn thận không làm chạm lớp dây chống nhiễu vào dây dẫn tín hiệu. Không làm đứt các dây bọc chống nhiễu bên ngoài, nếu có đứt một vài dây nhỏ cũng không sao.

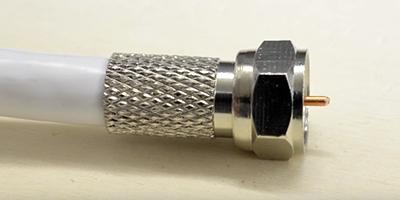

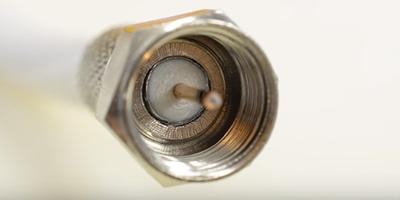

Kiểm tra đầu dây sau khi gắn
Kiểm tra đầu dây sau khi gắn

9Tiếp tục gắn đầu dây còn lại.

Tiếp tục gắn đầu dây còn lại.
Tiếp tục gắn đầu dây còn lại.

Xem hướng dẫn Cách nối dây cáp truyền hình với nhiều Tivi
