Ổ dĩa cứng (Hard disk drive, Hard drive) là thiết bị dùng để lưu trữ dữ liệu trong máy vi tính, các dữ liệu này bao gồm hệ điều hành, chương trình phần mềm và dữ liệu của người sử dụng. Một ổ dĩa cứng (vật lý) có thể được chia thành nhiều ổ dĩa (phân vùng) và một máy vi tính có thể lắp được nhiều ổ dĩa cứng. Sau đây là các bước lắp ráp ổ dĩa cứng chuẩn ATA cho máy vi tính.

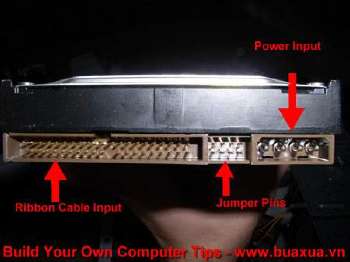

Xác định vị trí của các chân cắm và thiết lập Master/Slave (Chính/Phụ)

  • Trước hết cần phải xác định xem máy vi tính gắn bao nhiêu ổ dĩa cứng và cái nào sẽ làm ổ dĩa chính (Master) cái nào sẽ là ổ dĩa phụ (Slaver) để điều chỉnh các chân cắm (Jumper) nằm ở phía sau ổ dĩa cứng. Cách cắm các Jumper này thường được ghi rõ trên bề mặt của Ổ dĩa cứng.

Xác định vị trí của các chân cắm và thiết lập Master/Slave (Chính/Phụ)
Xác định vị trí của các chân cắm và thiết lập Master/Slave (Chính/Phụ)

Việc thiết Master/Slave chỉ cần thiết khi có 2 ổ dĩa dùng chung một dây cáp dữ liệu, kể cả khi gắn chung với ổ dĩa quang. Nếu mỗi ổ dĩa sử dụng riêng một dây cáp dữ liệu thì có thể không cần thiết lập Master/Slave.

Lắp ráp ổ dĩa quang vào máy vi tính

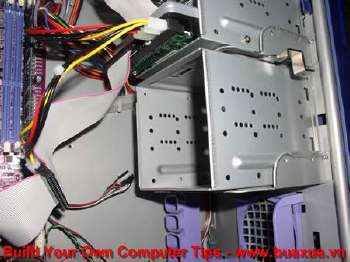

Mở nắp đậy thùng máy, bạn sẽ nhìn thấy một hộc nằm ngay bên dưới ổ dĩa quang, đây à nơi dùng để lắp ráp ổ dĩa cứng. Thông thường một hộc có thể lắp được 2 ổ dĩa cứng, một số thùng máy có thể cho phép lắp nhiều hơn.

Lắp ổ dĩa cứng vào một khe trống, bạn có thể chọn bất cứ khe nào miễn là có thể lắp vừa với ổ dĩa và thuận tiện trong việc kết nối dây.

Lắp ổ dĩa cứng vào một khe trống
Lắp ổ dĩa cứng vào một khe trống

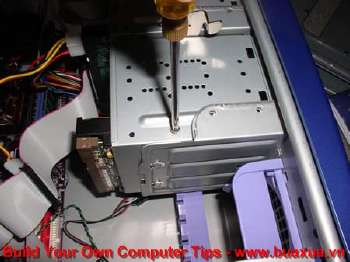

Bắt chặt các vit định vị ổ dĩa cứng với thùng máy.

Bắt chặt các vit định vị ổ dĩa cứng với thùng máy.
Bắt chặt các vit định vị ổ dĩa cứng với thùng máy.

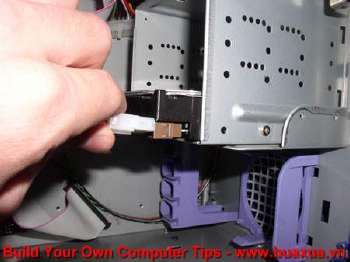

Cắm dây cung cấp nguồn cho ổ dĩa cứng.

Cắm dây cung cấp nguồn cho ổ dĩa cứng
Cắm dây cung cấp nguồn cho ổ dĩa cứng

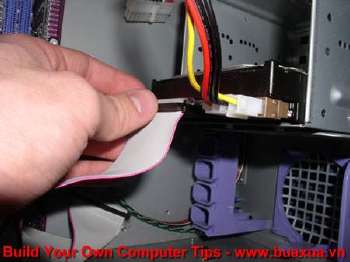

Cắm đầu dây cáp dữ liệu (chuẩn ATA có 80 đầu dây) vào Ổ dĩa cứng.

Cắm đầu dây cáp dữ liệu vào Ổ dĩa cứng
Cắm đầu dây cáp dữ liệu vào Ổ dĩa cứng

Lưu ý đầu cắm và khe cắm đều có khớp để tránh cắm sai và sợi dây màu đỏ tương ứng với chân số 1. Một dây cáp dữ liệu của ổ dĩa chuẩn ATA thường có 3 đầu và có thể gắn được 2 ổ dĩa cứng chung một dây.

Cắm đầu dây cáp dữ liệu còn lại vào khe cắm trên bản mạch chính (Mainboard).

Cắm đầu dây cáp dữ liệu còn lại vào khe cắm trên bản mạch chính (Mainboard)
Cắm đầu dây cáp dữ liệu còn lại vào khe cắm trên bản mạch chính (Mainboard)

Các lưu ý khi lắp ổ dĩa cứng đời mới chuẩn SATA

  • Chuẩn SATA không cần thiết lập Master/Slaver, vì mỗi ổ dĩa sử dụng một dây cáp dữ liệu riêng.
  • Các Ổ dĩa cứng đời mới (chuẩn SATA) sẽ dùng dây cắm theo chuẩn khác với chuẩn ATA, nên nếu muốn gắn ổ dĩa này vào Mainboard không có hỗ trợ loại chuẩn cắm này thì có thể lắp thêm một thiết bị gọi là Card SATA.



Dây cáp dữ liệu chuẩn SATA nhỏ hơn chuẩn ATA
Dây cáp dữ liệu chuẩn SATA nhỏ hơn chuẩn ATA

  • Ngoài ra đầu cắm của dây cung cấp nguồn chuẩn SATA cũng khác với chuẩn thông thường. Nếu bộ nguồn không có đầu dây này thì có thể dùng thêm dây chuyển đổi.

Dây nguồn chuẩn SATA
Dây nguồn chuẩn SATA

  • Thông thường máy vi tính sẽ tự nhận ra ổ dĩa cứng khi khởi động, nếu không thì cần phải xem lại cách gắn các Jumper để thiết lập Master/Slaver cho đúng và kiểm tra lại các đầu dây cắm. Có thể Setup lại BIOS nếu cần thiết.
  • Nên dùng dây cáp dữ liệu riêng cho từng ổ dĩa cứng để tối ưu tốc độ truy xuất dữ liệu.
