Arduino Joystick Shield

Gửi bài gửi bởi sieuanhtrai » 15/08/2019 - 00:28

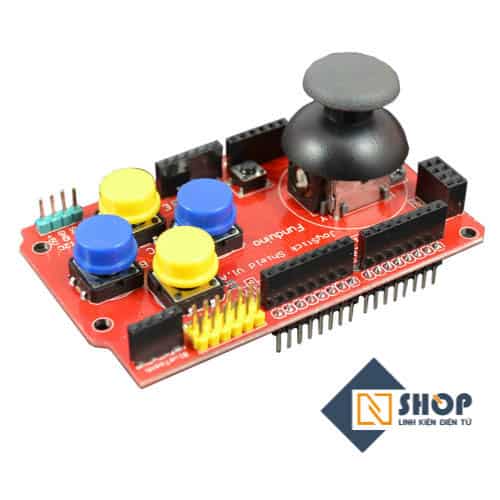

Arduino JoyStick Shield được thiết kế để kết hợp với Arduino như 1 tay cầm điều khiển chuyên nghiệp, Shield hỗ trợ 1 Joystick và 6 phím nhấn điều khiển linh hoạt, ngoài ra còn có các socket để thể gắn thêm các mạch như: NRF24L01+, LCD Nokia5110, Bluetooth HC-06, ngõ ra giao tiếp I2C,….

Sơ đồ chân kết nối:
Mạch thu phát RF nRF24L01+: IRQ-D8 CE-D9 CSN-D10 MOSI-D11 MISO-D12 CLK-13
Mạch thu phát Bluetooth HC-06: RXD-D1 TXD-D0
Nút bấm – Button: A~D2 B~D3 C~D4 D~D5 E~D6 F~D7 X~A0 Y~A1 Key_Joystick~D8
Màn hình Nokia 5110: 3V3 GND D13 D12 D11 D10 D9 3V3Hình ảnh
https://nshopvn.com/product/arduino-joystick-shield/
Linh kiện điện tử Nshop
Số 1 Bùi Xuân Phái, P. Tây Thạnh, Q. Tân Phú, TP.HCM
info@nshopvn.com
Bán hàng: 0904833536
